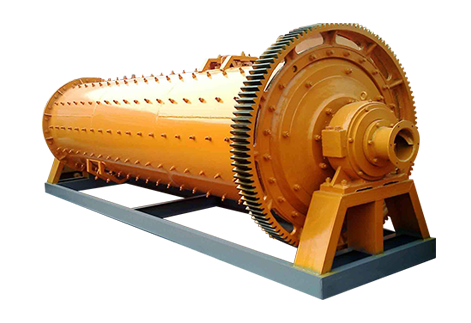

Мельницы предназначены для измельчения рудных и нерудных материалов мелющими телами. Может применяться в процессах рудоподготовки перед операциями обогащения, в процессах доводки черновых концентратов, а так же в самостоятельных процессах тонкого измельчения иного рода. При выборе типа мельницы необходимо руководствоваться требованиями к крупности получаемого продукта: стержневая мельница меньше переизмельчает продукт измельчения по сравнению с шаровой. Также продукт стержневой мельницы более равномерен по крупности. Шаровые мельницы классифицируются на мельницы с разгрузкой через решетку (МШР) и с центральной разгрузкой (МШЦ). Бесшаровое измельчение руд производится в мельницах с неметаллическими мелющими телами (куски руды, рудная галя).
можно изготовлять по чертежу и требованиям заказчика
МШЦ - шаровые мельницы с центральной разгрузкой;
|
Тип |
Диаметр обечайки |
Длина обечайки(mm) |
электродвигатель |
мощность(kw) |
Длина(mm) |
Ширина (mm) |
высота(mm) |
полезный объем(m3) |
шаровая загрузка(t) |
вес(kg) |
|
MQG0909 |
900 |
900 |
Y225S-8 |
18.5 |
4750 |
2213 |
2050 |
0.45 |
0.96 |
4620 |
|
MQG0918 |
900 |
1800 |
Y225M-8 |
22 |
5000 |
2280 |
2050 |
0.9 |
1.92 |
5340 |
|
MQG1212 |
1200 |
1200 |
Y250M-8 |
30 |
5788 |
2794 |
2540 |
1.14 |
2.4 |
11438 |
|
MQG1224 |
1200 |
2400 |
Y315S-8 |
55 |
6673 |
2994 |
2540 |
2.28 |
4.8 |
13200 |
|
MQG1515 |
1500 |
1500 |
JR115-8 |
60 |
6094 |
3300 |
2766 |
2.2 |
5 |
13700 |
|
MQG1530 |
1500 |
3000 |
JR125--8 |
95 |
7979 |
3300 |
2766 |
4.5 |
10 |
18690 |
|
MGG2122 |
2100 |
2200 |
JR128-8 |
155 |
7750 |
4839 |
3794 |
6.6 |
15 |
45400 |
|
MQG2130 |
2100 |
3000 |
JR137-8 |
210 |
8970 |
4839 |
3794 |
9 |
20 |
50600 |
|
MQG2430 |
2400 |
JR1410-8 |
280 |
9728 |
4956 |
4018 |
12.1 |
22.5 |
67000 |
|
|
MQG2721 |
2700 |
2100 |
JR1410-8 |
280 |
9300 |
5500 |
4500 |
10.7 |
24 |
63000 |
|
MQG2727 |
2700 |
2700 |
JR148-8 |
310 |
9900 |
5500 |
13.8 |
29 |
68530 |
|
|
MQG2736 |
2700 |
3600 |
TDMK400-32/2150 |
400 |
9785 |
5767 |
4995 |
18.4 |
41 |
77000 |
|
MQG3230 |
3200 |
3000 |
TDMK500-36 |
500 |
13700 |
6760 |
5100 |
20.7 |
43 |
113500 |
|
MQG3231 |
3200 |
3100 |
TDMK630-36 |
630 |
12750 |
6750 |
5150 |
21.4 |
45 |
114435 |
|
MQG3236 |
3200 |
3600 |
TDMK630-36 |
630 |
14300 |
6760 |
5200 |
24.8 |
52 |
119012 |
|
MQG3245 |
3200 |
4500 |
TDMK800-36 |
800 |
12700 |
7200 |
5700 |
31 |
65 |
127650 |
|
MQG3639 |
3600 |
3900 |
TM1000-36/3600 |
1000 |
15000 |
7200 |
6300 |
36.2 |
75 |
145000 |
|
MQG3645 |
3600 |
4500 |
TDMK1250-40 |
1250 |
15200 |
7750 |
6300 |
41.8 |
90 |
159700 |
|
MQG3650 |
3600 |
5000 |
JM1400-40 |
1400 |
17600 |
7750 |
6300 |
46.4 |
96 |
158000 |
|
MQG3660 |
3600 |
6000 |
TDMK1600-40 |
1600 |
17000 |
8800 |
6500 |
55.7 |
120 |
189000 |
|
MQG4060 |
4000 |
6000 |
TDMK1700-30 |
1700 |
17400 |
9500 |
7600 |
69.8 |
137 |
214000 |
|
MQG4560 |
4500 |
6000 |
TDMK2300-30 |
2300 |
17800 |
10500 |
7600 |
87 |
158 |
29400 |
